華南理工大學激振伺服液壓試驗機
|
更新日期： 2020-2-1 |

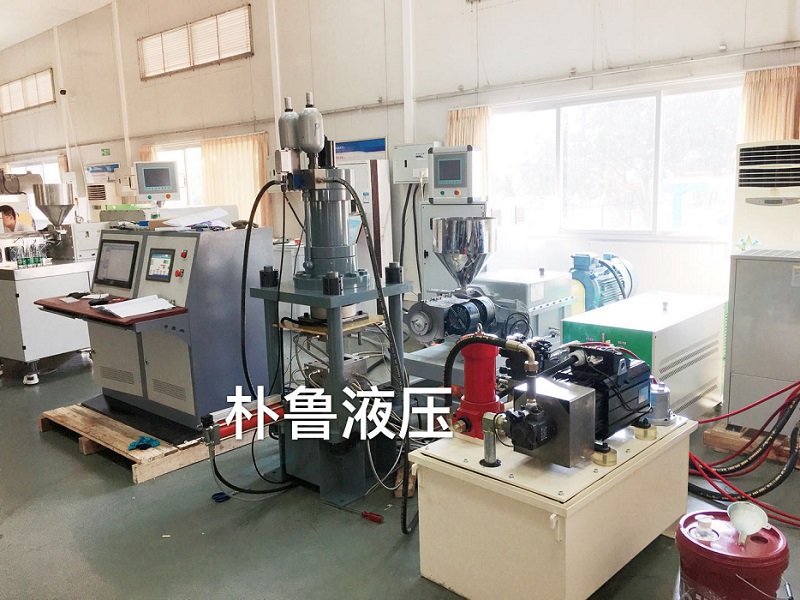

設備介紹：
伺服試驗機由伺服自動控制，自動測量，數據采集，屏幕顯示，試驗結果處理為一體。由液壓泵站，電液伺服閥，伺服控制器，實現多通道閉環控制，完成試驗過程全自動控制，自動測量等功能，具有專業性好，可靠性高，升級簡易等特點。
設備參數：
1）最大靜載：±350KN，
2）最大動載：±350KN，
3） 力傳感器精度：2%-1 0 0%FS范圍內,各點均為±1%，
4） 位移精度：±0.1%，
5）作動器行程：±100mm,
6） 頻率范圍：0.5-20Hz，
7） 控制系統：上海樸魯，

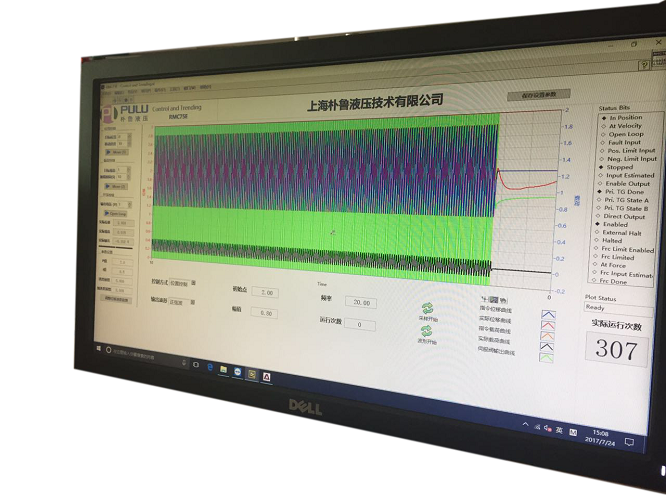

8) 試驗波形：正弦波、三角波、梯形波和自由輸入波形等。
控制要求：

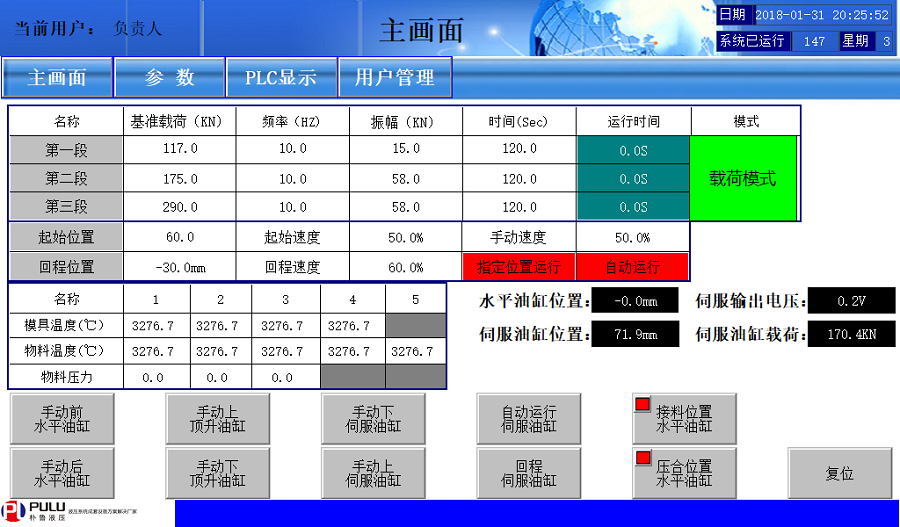

1）該設備是為超高分子量聚乙烯實驗訂制的非標伺服實驗機。實驗分5個階段進行，可分別設置各階段壓力中間值、波動值、波動頻率、時間等。
2）實驗中保證材料最大受力在30MPA以上，伺服作動器體積以上海樸魯標準為準。
材料模具由上海樸魯設計。
3）該設備配套頂出機構和移動機構。移動機構和與進料裝置閉環控制。
移動的行程最大300，行程實時顯示，任意點定位，速度通過PLC控制，任意調速。
4）該設備配套上、下模具溫控系統，和進料裝置溫控系統。
5）進料裝置、模具和模溫機甲方自備，所有的電控系統乙方制造和調試。
