中國民航大學-超高速伺服液壓沖擊試驗機
|
更新日期： 2020-4-11 |
設備介紹：

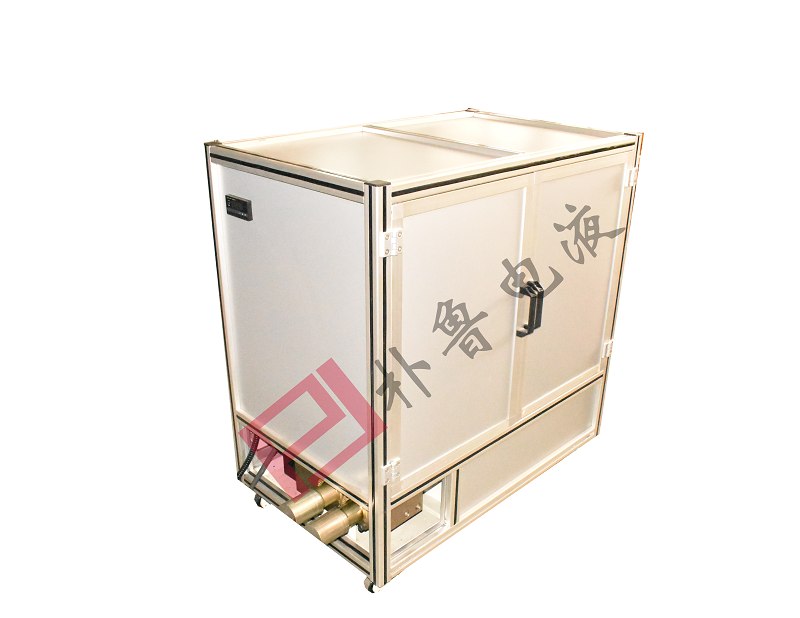

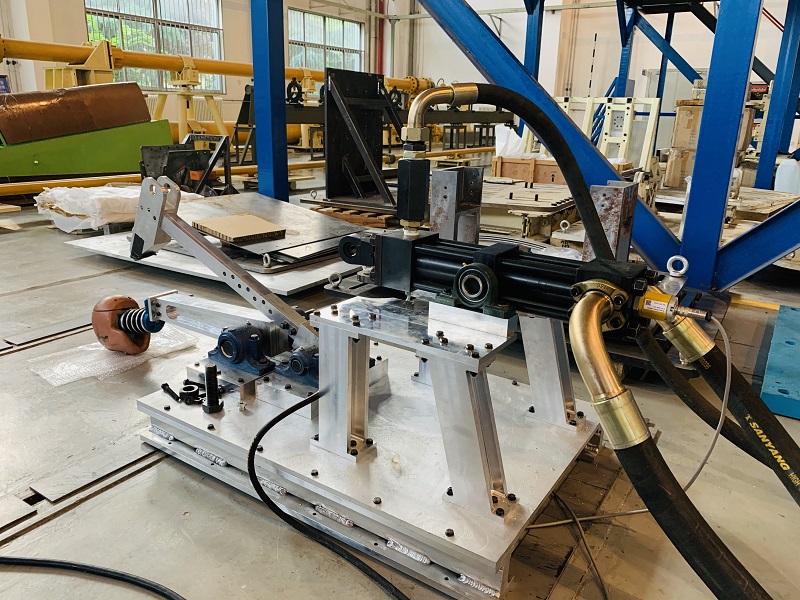

超高速伺服液壓沖擊試驗機由伺服油源、伺服作動器、伺服控制系統、傳感器和試驗機臺架組成。該試驗機

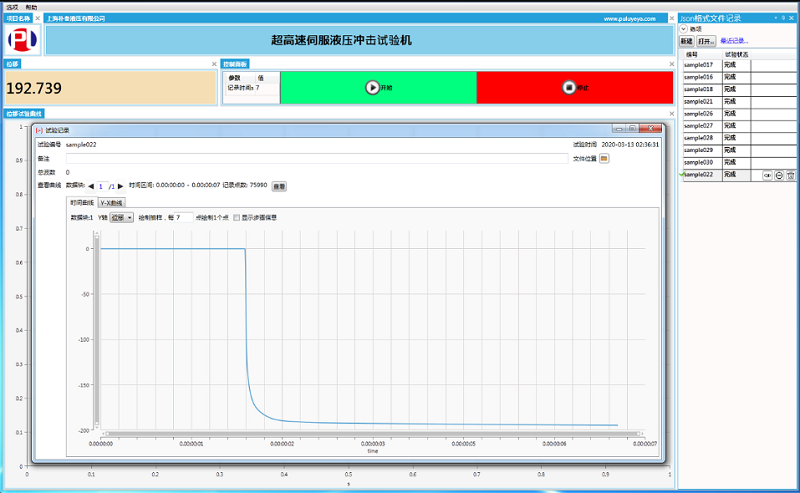

輸出動能大、響應速度快、控制精度高、緩沖機構好、試驗參數設置靈活方便。試驗軟件基于 windows 操作系統
開發，友好的人機界面，自動處理試驗數據，生成分析曲線。操作人員可以直接存儲數據到 Excel 表格，也可以選
擇存儲曲線。
該設備可以用模擬航空器的撞擊試驗、材料或結構的沖擊試驗、材料中應力波傳播規律研究、傳感器的標定等。
設備參數：
1. 設備型號： PL-SFCJ40
2. 設備產地：中國
3. 制造商：上海樸魯
4. 沖擊力： 300KN
5. 加速度： 0-40g
6. 試驗速度：±15m/s
7. 壓力傳感器：0~400 bar，精度0.5%;
8. 速度傳感器：0-20000mm/s，精度0.5%;;
9. 激光傳感器：響應時間33μm，精度0.05%;
10. 溫度傳感器：0~100℃，精度士0.1℃;
11. 位移傳感器：0~300mm， 精度0.001mm;
12. 采樣速度： 1KHZ
13. 采集精度：采集數據保留小數點后三位。
14. 采樣要求：設備運行時測量系統要連續采集數據。

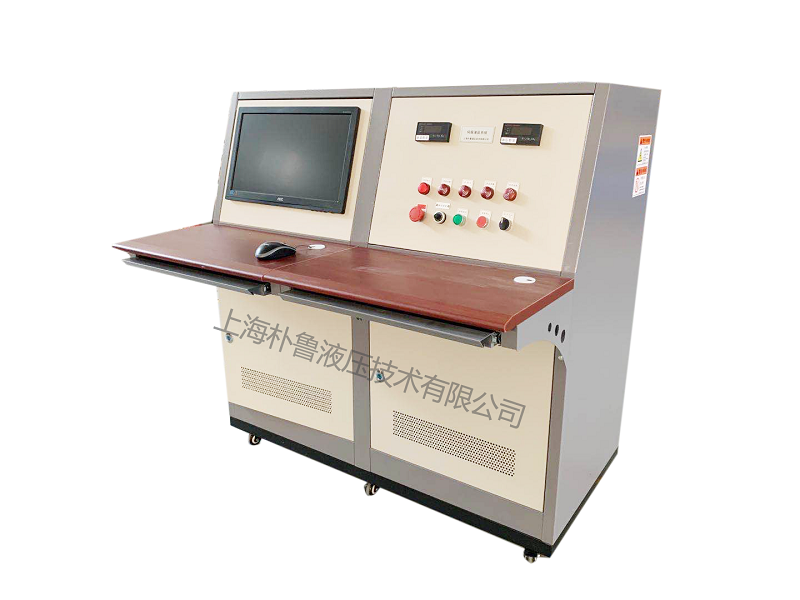

15. 控制系統：win7中文測試控制系統，
16. 保護功能：控制系統實時監控油源的工作狀態，對電流、溫度、壓力、
液位、過濾堵塞等 信號及時處理。對于試驗過程中的過速、過壓、超載 、超限工況，自動停機。
17. 防護裝置：金屬防護罩殼。
18. 系統功率：3KW 380V 50Hz。
位移曲線

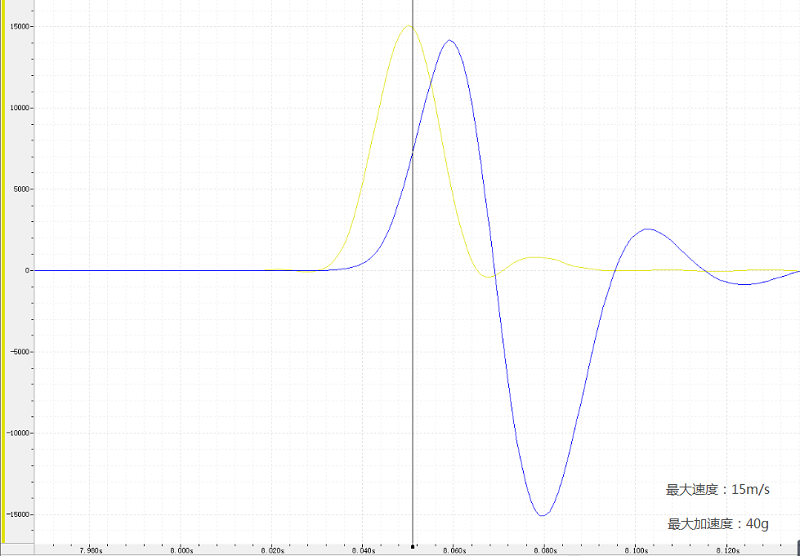

速度曲線

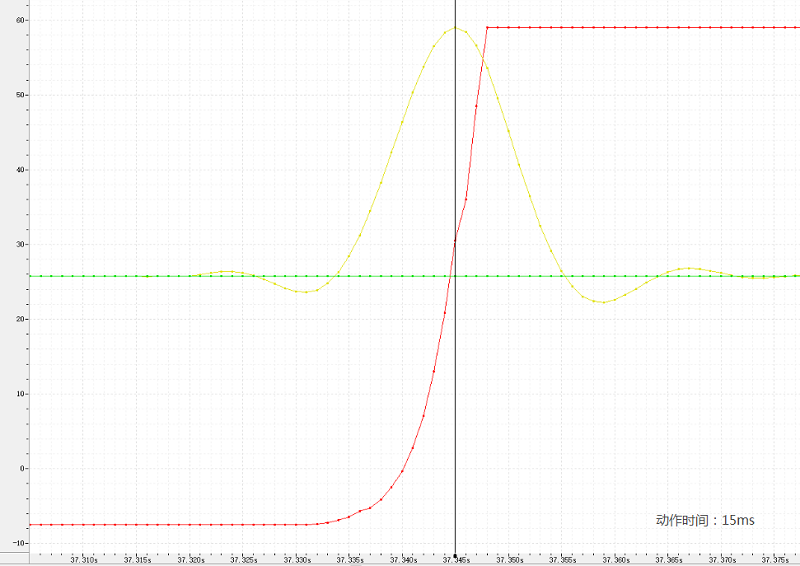

動作時間
